高速沖壓機夾式送料機的安裝重點

    現在使用高速沖壓機廠家越來越多，夾式送料機是高速沖床必不可少的一項配件，市場上的送料機有很多種，款式也非常多，聽到送料機這個詞大家都懂是什么意思，但是很少有人會正確使用。

    現在市場上的夾式送料機分很多機型和規格，首選要了解到安裝夾式送料記得重點，安裝夾式送料機的方向要從左到右，安裝的位置和自動送料軸端要放在左邊，大家不要放錯了哦。

1、夾式送料機固定板的安裝

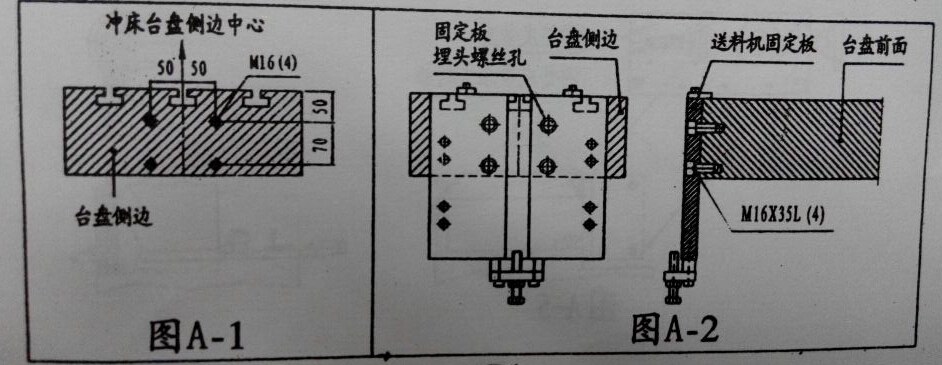

    ①高速沖壓機臺盤側邊要加4個M16螺絲孔。（如圖A-1所示）

    ②用4顆M16*35L螺絲，將夾式送料機固定板鎖固在高速沖床臺盤側邊上。（如圖A-2所示）

2、L型支架座的安裝

    將L型支架座用4顆外六叫M16*45L螺絲，鎖固于送料機固定板上。

3、傳動用時規皮帶輪固定座的安裝

    傳動用時規皮帶輪固定座必須配合自動送料軸端型式和尺寸。

4、調整皮帶座的安裝

     ①將調整皮帶座支持板用4顆M10*35L螺絲，鎖固于本機上。

    ②將調整皮帶座用6顆M8*35L螺絲，鎖固于調整皮帶座支持板上。

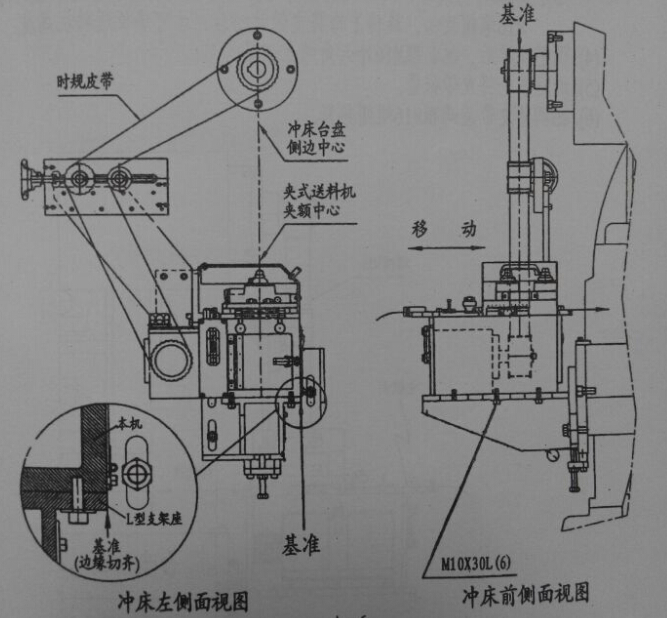

5、夾式送料機的安裝

    ①將本機放在L型支持座上，并將本機的前緣于L型支持座前緣對齊。

    ②調整本機皮帶輪中心于高速沖床自動送料軸端皮帶輪中心成一直線。

    ③將本機用6顆M10*30L螺絲，鎖固L型支架座上。

6、傳動時規皮帶安裝

   傳動時規皮帶安裝與送料時間有關。（三好高速沖壓機溫馨提示：要特別注意夾式送料機的時間調整）

下圖為安裝好送料機的機器圖片，廠家實拍圖：
